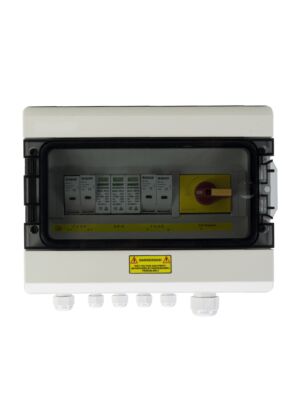

Πίνακας PNI CBT-3 για προστασία και διακοπή τριφασικού ηλιακού συστήματος Είσοδος AC DC 4 strings, έξοδος 1 string
Τριφασική προστασία και έλεγχος ηλιακού συστήματοςΠροκειμένου να μειωθούν οι συνδέσεις καλωδίων μεταξύ των φωτοβολταϊκών εξαρτημάτων και του μετατροπέα, να βελτιωθεί η αξιοπιστία και να διατηρηθεί ευκολότερα, το κιβώτιο συνδυασμού απαιτείται γενικά για μεγάλης κλίμακας τριφασικά φωτοβολταϊκά συστήματα συνδεδεμένα στο δίκτυο. Το PNI CBT-3 έχει σχεδιαστεί ειδικά για να ανταποκρίνεται σε αυτήν την απαίτηση. Το κουτί συνδυασμού δημιουργεί μια ολοκληρωμένη λύση για ένα φωτοβολταϊκό σύστημα παραγωγής ενέργειας με μετατροπέα. Χρησιμοποιώντας ένα κουτί συνδυασμού, ο χρήστης μπορεί να συνδυάσει έναν ορισμένο αριθμό φωτοβολταϊκών εξαρτημάτων με τις ίδιες προδιαγραφές σε μια ομάδα εξαρτημάτων ανάλογα με το εύρος τάσης εισόδου DC του μετατροπέα. | |||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||
Τεχνικές προδιαγραφέςΤο PNI CBT-3 μπορεί να εγκατασταθεί σε εξωτερικούς χώρους χάρη στον βαθμό προστασίας IP65. Η μεταλλική θήκη αποτρέπει τη ζημιά στα εξαρτήματα από ακτίνες UV, οξέα, υγρασία, μούχλα ή τρωκτικά. Σε περίπτωση επεμβάσεων στην εγκατάσταση, το PNI CBT-3 διευκολύνει τη διακοπή του συστήματος και απλοποιεί τη σύνδεση των καλωδίων.
| |||||||||||||||||||||||||||||||||||||||||||||
| Αναγνώριση | |
| Κωδικός προϊόντος | NIBP-CBT-3 |
| Γενικά Χαρακτηριστικά | |
| Τεχνικές παράμετροι | - Είσοδος ηλιακής ενέργειας (+, -): 4 στοιχειοσειρές - Ρεύμα εισόδου ανά στοιχειοσειρά (A): 15 A - Διατομή καλωδίου εισόδου ηλιακής ενέργειας: 4 mm - Έξοδος DC (ηλιακή) προς μετατροπέα: 1 έξοδος - Ρεύμα εξόδου DC (A): 60 A - Μέγιστη τάση εισόδου ηλιακής ενέργειας (V): 1000 - Προστασία από υπερτάσεις DC: Ναι 1 τεμάχιο - Είσοδος AC: τριφασική 3 καλώδια 380-440V - Μέγιστο ρεύμα εισόδου AC: 63A - Διατομή εισόδου AC (mm2): 10 - Προστασία από υπερτάσεις AC: Ναι 1 τεμάχιο - Θερμοκρασία λειτουργίας: -20°C ~ 50°C - Ψύξη: φυσική / παθητική μέσω μεταλλικού περιβλήματος |
| Περιγραφή | Πίνακας PNI για προστασία και διακοπή ηλιακού φωτοβολταϊκού συστήματος DC και AC με τριφασική έξοδο |
| Βάρος | 10.812 κιλά |
| μέγεθος | 440 X 175 X 335 χιλ. |
| Η συσκευασία περιέχει | |
| Περιεχόμενο | Πίνακας προστασίας |
